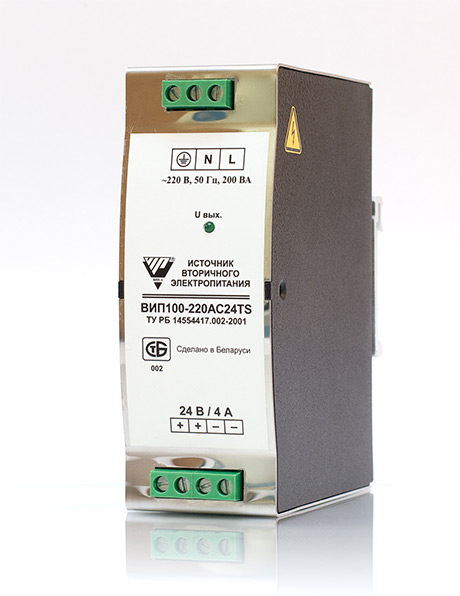

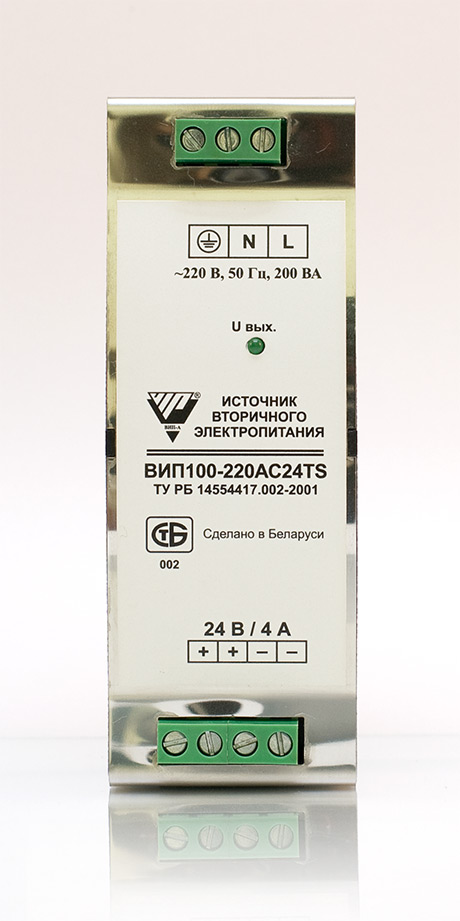

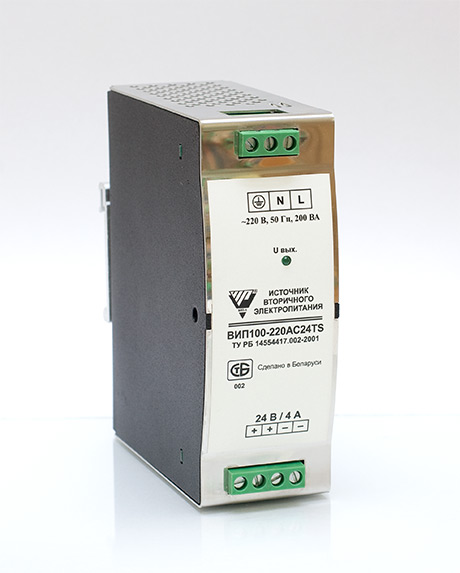

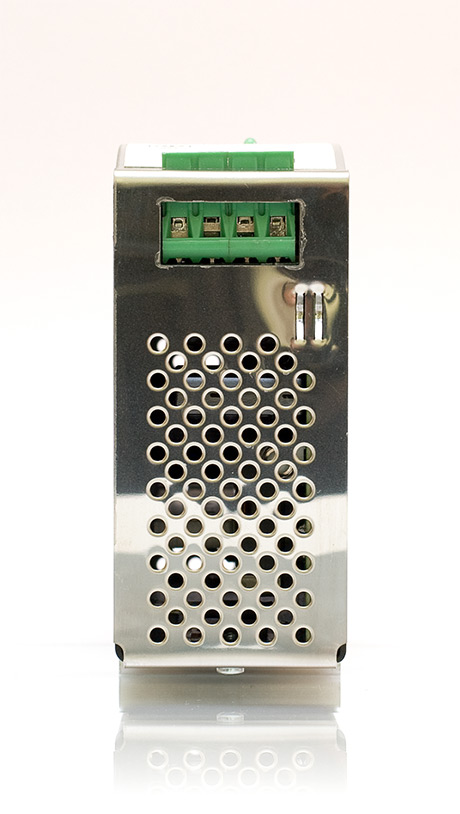

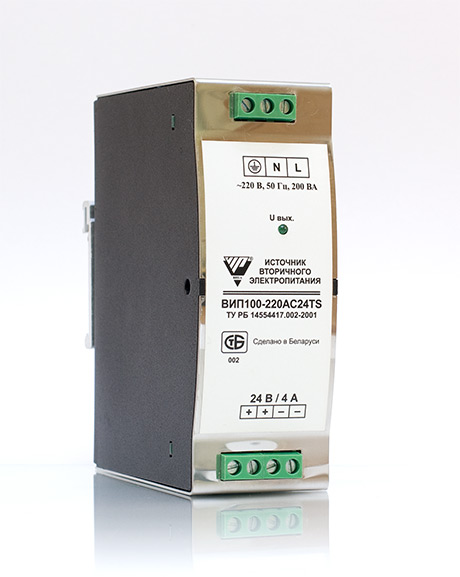

Серия «ВИП 100 TS»
Стандартные исполнения
| ВИП100-220AC12TS | 72 Вт | 12 В / 6 А |
| ВИП100-220AC15TS | 75 Вт | 15 В / 5 А |
| ВИП100-220AC24TS | 96 Вт | 24 В / 4 А |
| ВИП100-220AC48TS | 96 Вт | 48 В / 2 А |
| ВИП100-220AC60TS | 90 Вт | 60 В / 1.5 А |
Характеристики
| Входное напряжение | 170-264 В, 50 Гц |
| Нестабильность выходного напряжения: при изменении входного напряжения |
±1% |
| при изменении тока нагрузки | ±1% |
| Пульсация | не более ±1% |
| Уровень ограничения выходного тока | 110-130% |
| Уровень защиты от перенапряжения | 110-130% |
| Напряжение развязки вход-выход | 2500 В AC |
| КПД | 70-85% |
| Потребляемая мощность, не более | 200 ВА |
| Рабочий диапазон температуры | -25..+55 °C |
| Уровень радиопомех | СТБ ЕН 55014-1, ГОСТ Р 51527 |
| Электробезопасность | Класс I по ГОСТ 12.2.007 |
| Степень защиты | IP20 |
| Наработка на отказ | 50000 часов |

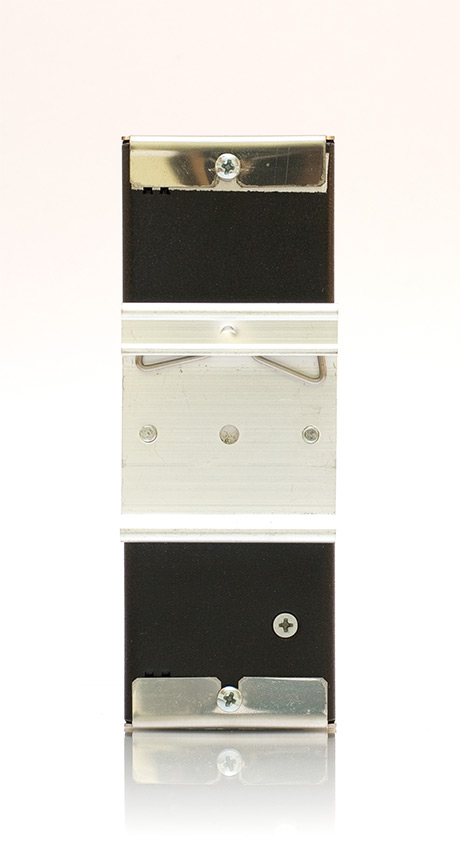

Серия источников вторичного электропитания ВИП100TS предназначена для крепления на DIN рейку в аппаратуре промышленного назначения. В источниках используется принцип высокочастотного преобразования энергии и стабилизации выходного напряжения на основе широтно-импульсной модуляции. Рабочая частота преобразователя 100 кГц. Встроенный фильтр обеспечивает подавление высокочастотных помех на входе и защиту от импульсных помех.
Использована элементная база промышленного исполнения. Металлический корпус защищен полимерным покрытием.
